ASR
产品名称：ASR系列
可搭配其他螺帽
GM-5
M-1
GM-2
LM-1
GM-3
LN
LGM-4
WS
产品咨询： 0510-83798410

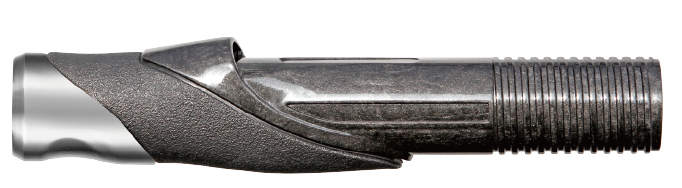

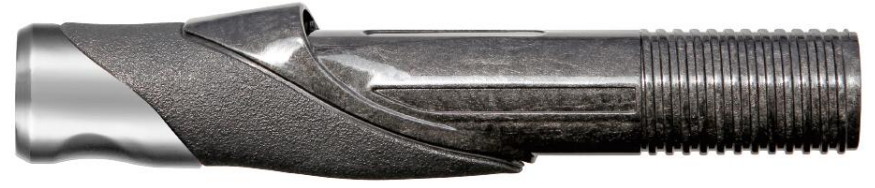

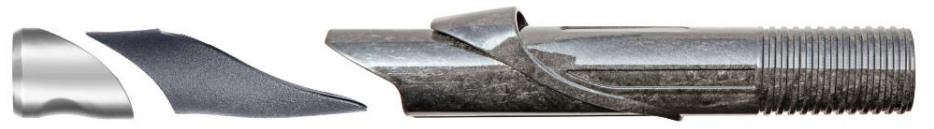

碳纤维材质产品展示
ASR
产品信息

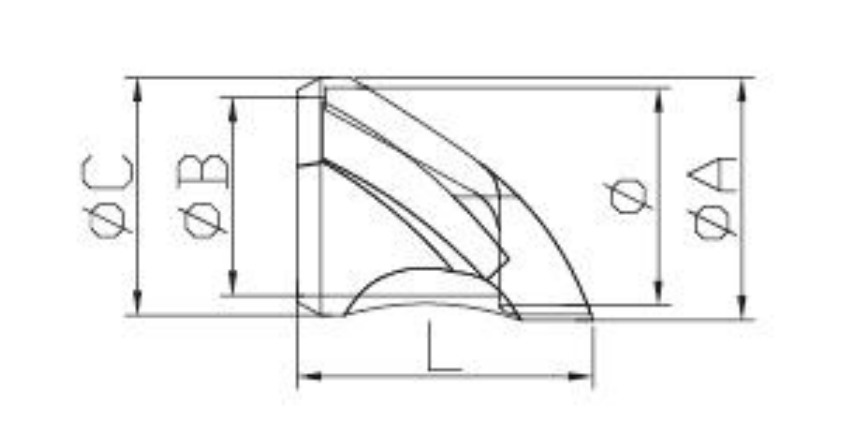

| 定套箍尺寸表 | |||||
| SIZE | Ф | ФA | ФB | ФC | ФL |
| 17# | 18.4 | 21.6 | 17.5 | 21.2 | 30.6 |
| 18# | 20.7 | 23.1 | 18.5 | 22.6 | 30.6 |
| 19# | 21.3 | 23.7 | 19.5 | 23.3 | 30.6 |
| 20# | 22.5 | 25.1 | 20.5 | 24.6 | 30.6 |
| 22# | 24.4 | 27.1 | 22.5 | 26.6 | 30.6 |

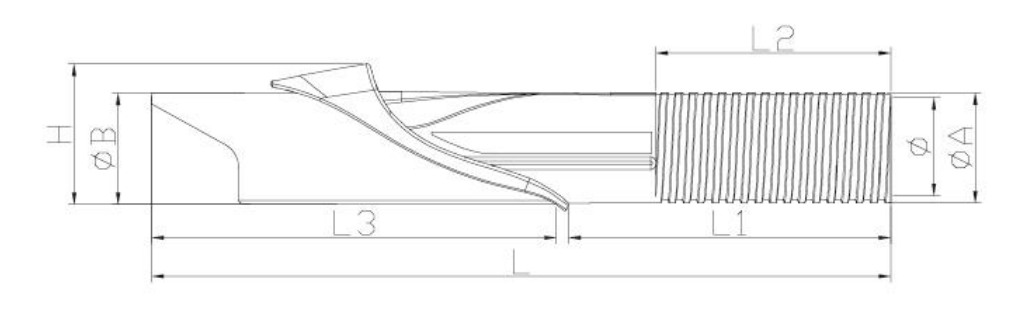

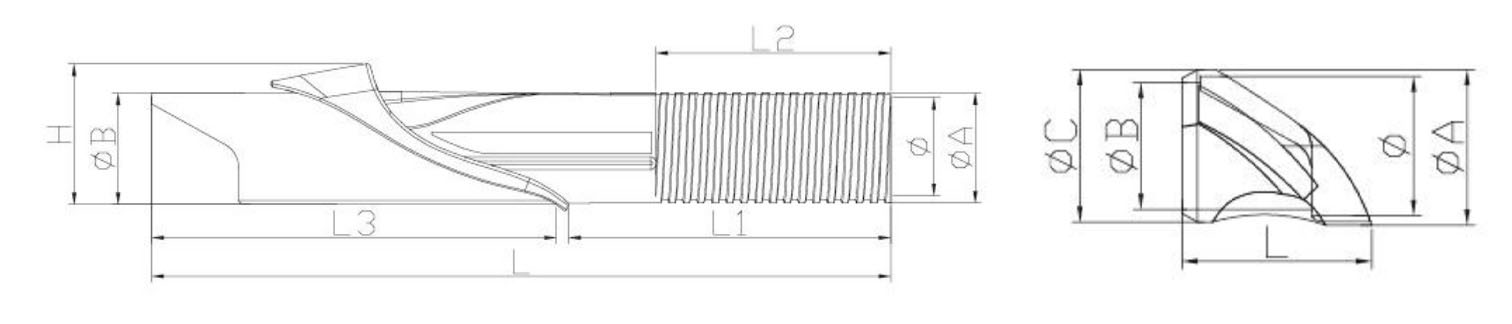

| 主体尺寸表 | ||||||||
| SIZE | L | L1 | L2 | L3 | H | Ф | ФA | ФB |
| 17# | 142.5 | 55.7 | 37.6 | 84.2 | 25.3 | 17.5 | 20.2 | 20.0 |
| 18# | 142.5 | 55.7 | 37.6 | 84.2 | 26.8 | 18.5 | 21.6 | 21.4 |
| 19# | 142.5 | 55.7 | 37.6 | 84.2 | 27.6 | 19.5 | 22.2 | 22.0 |
| 20# | 153.8 | 67.1 | 48.9 | 84.2 | 29.4 | 20.5 | 23.5 | 23.3 |
| 22# | 161.0 | 74.3 | 56.0 | 84.2 | 31.4 | 22.5 | 25.4 | 25.2 |

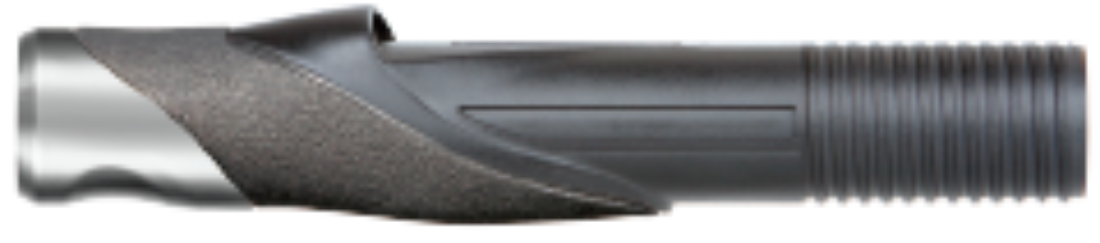

普通材质产品展示
ASR
