产品名称：RY-3C系列
产品咨询： 0510-83798410
普通材质产品展示
碳纤维材质产品展示

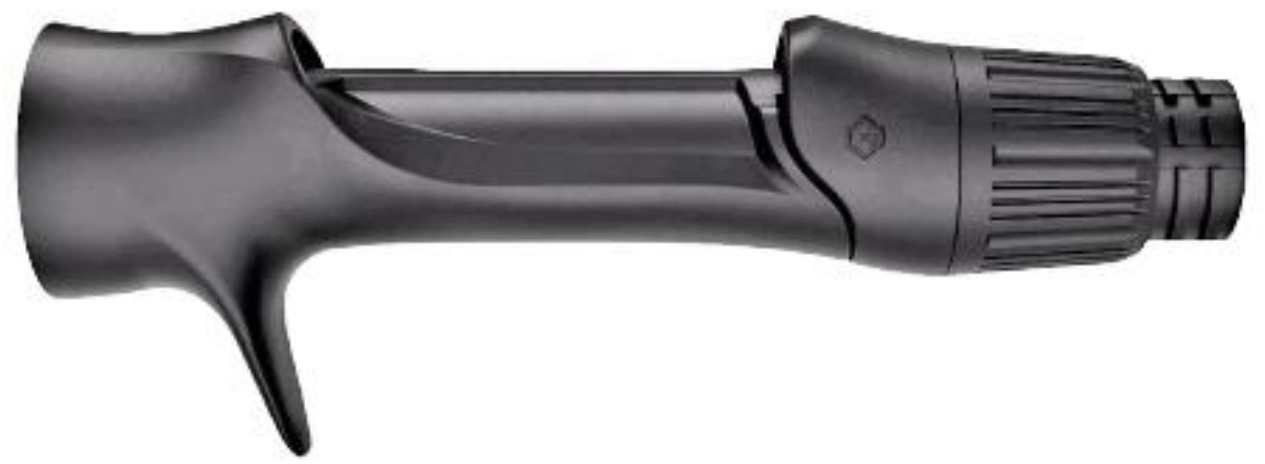

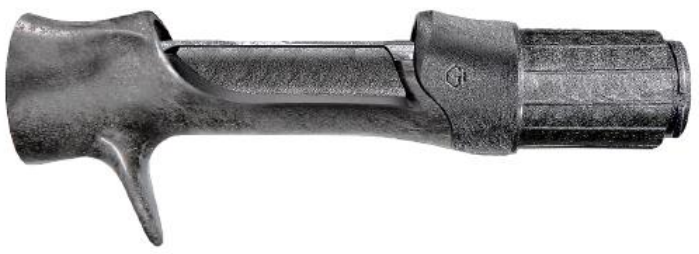

RY-3C

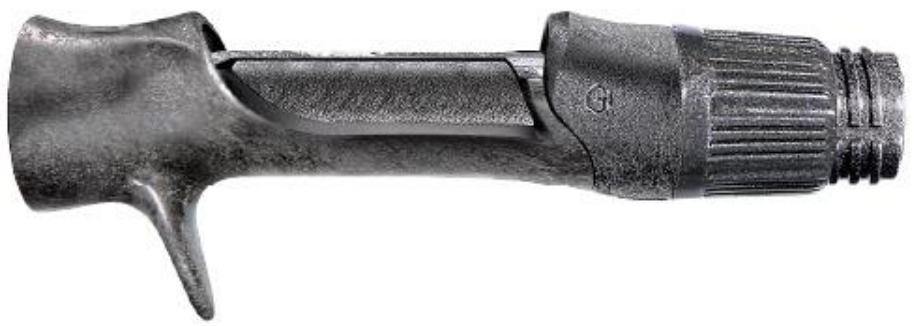

RY-3C-CWM
(SIZE:13.5#)

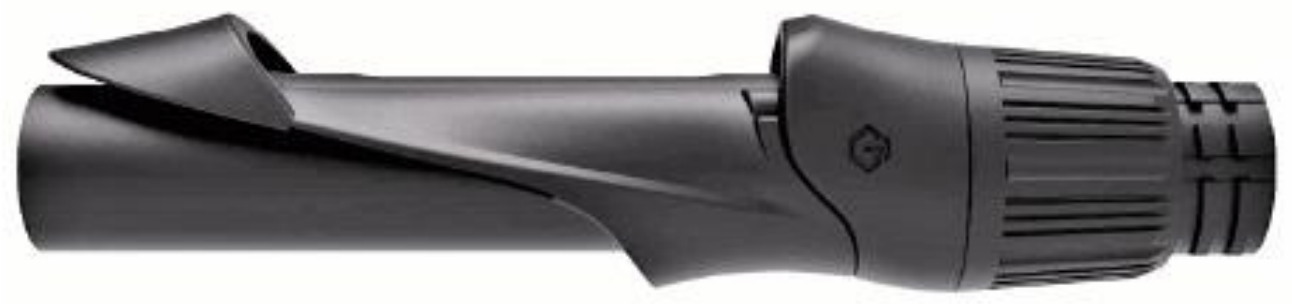

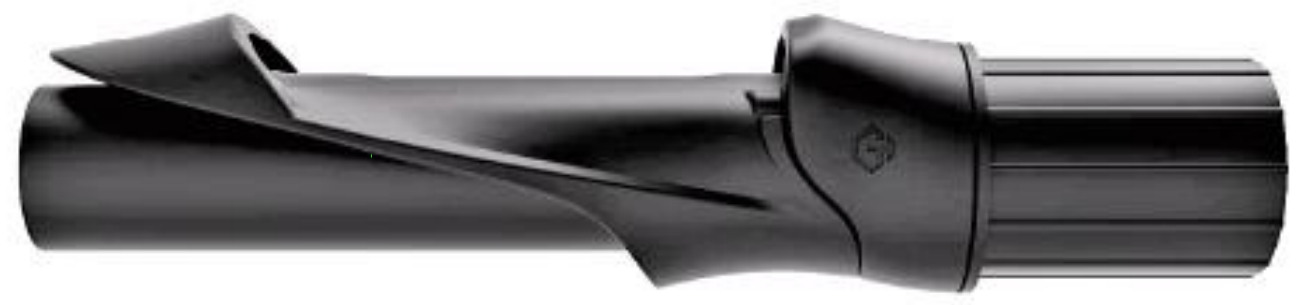

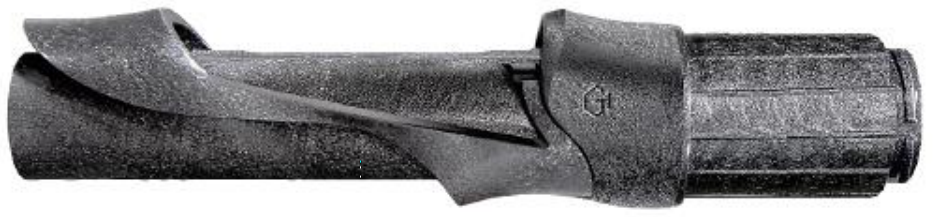

RY-3S

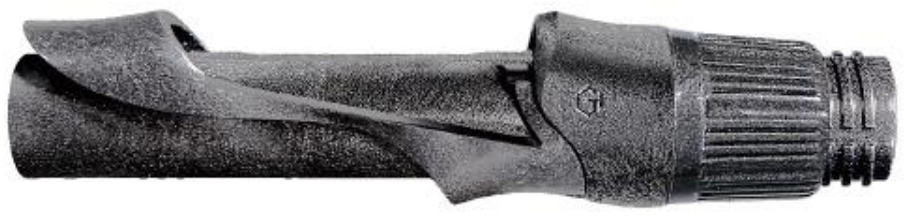

RY-3S-CWM
(SIZE:13.5#)
产品信息
产品参数：

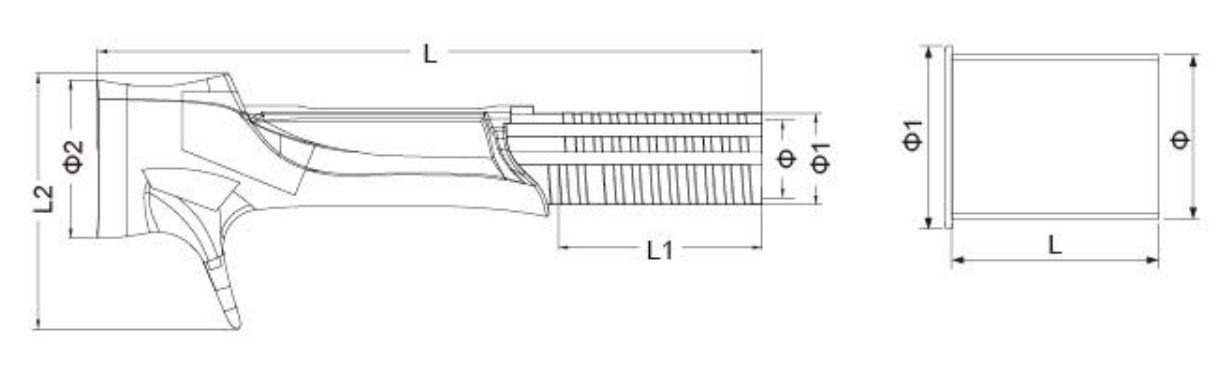

正视图
| RY-3C | ||||||
| SIZE | L(mm) | Ф(mm) | L1(mm) | Ф1(mm) | Ф2(mm) | L2(mm) |
| 13.5# | 109.2 | 8.5-13.5 | 33.45 | 16.7 | 26 | 41.73 |
| 15# | 115 | 8.5-15 | 31.16 | 18.41 | 27 | 41.78 |
| NUT | |||
| SIZE | Ф | Ф1 | L |
| 13.5# | 19.3 | 21.9 | 25 |
| 15# | 21.0 | 23.0 | 24.5/35 |

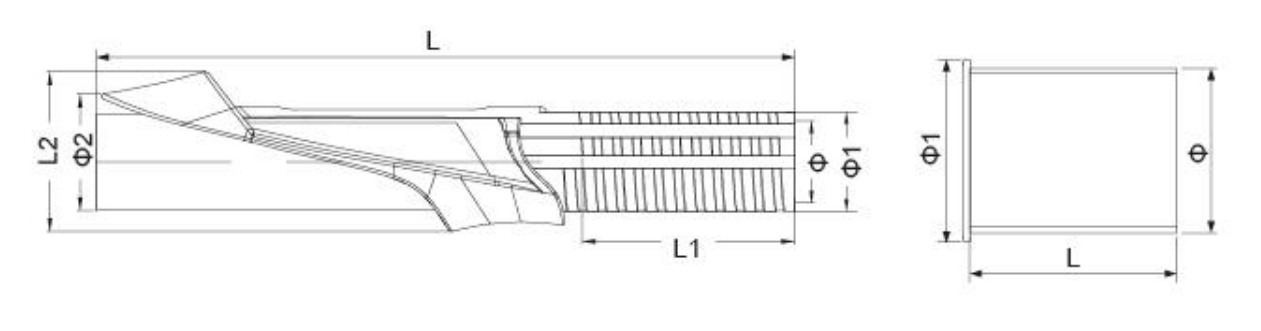

正视图
| RY-3S | ||||||
| SIZE | L | Ф | L1 | Ф1 | Ф2 | L2 |
| 13.5# | 106.18 | 8.5-13.5 | 32.31 | 16.7 | 17.72 | 24.29 |
| 15# | 112.7 | 8.5-15 | 31.39 | 18.3 | 20.52 | 25.28 |
| NUT | |||
| SIZE | Ф | Ф1 | L |
| 13.5# | 19.3 | 21.9 | 25 |
| 15# | 21.0 | 23.0 | 24.5/35 |

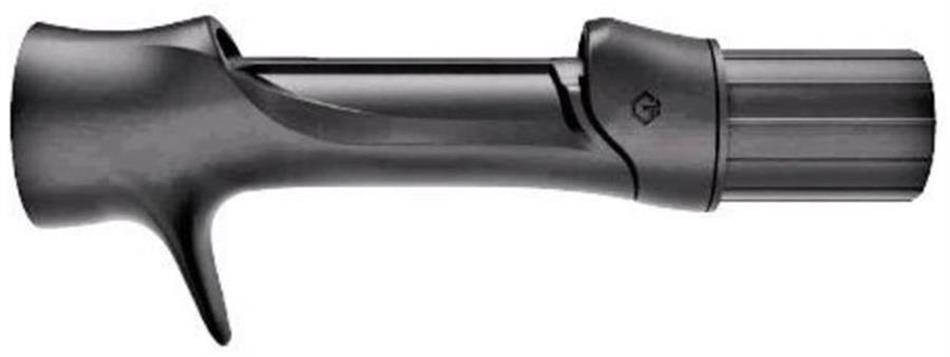

RY-3C
RY-3C-CWM
(SIZE:13.5#)
RY-3S
RY-3S-CWM
(SIZE:13.5#)
产品信息
产品参数：

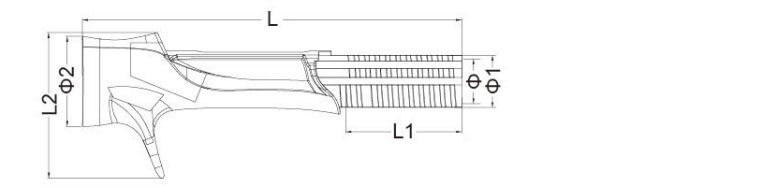

正视图
正视图
| RY-3C | ||||||
| SIZE | L(mm) | Ф(mm) | L1(mm) | Ф1(mm) | Ф2(mm) | L2(mm) |
| 13.5# | 109.2 | 8.5-13.5 | 33.45 | 16.7 | 26 | 41.73 |
| 15# | 115 | 8.5-15 | 31.16 | 18.41 | 27 | 41.78 |
| RY-3S | ||||||
| SIZE | L(mm) | Ф(mm) | L1(mm) | Ф1(mm) | Ф2(mm) | L2(mm) |
| 13.5# | 106.18 | 8.5-13.5 | 32.31 | 16.7 | 17.72 | 24.29 |
| 15# | 112.7 | 8.5-15 | 31.39 | 18.3 | 20.52 | 25.28 |
| NUT | |||
| SIZE | Ф(mm) | Ф1(mm) | L(mm) |
| 13.5# | 19.3 | 21.9 | 25 |
| 15# | 21.0 | 23.0 | 24.5/35 |
